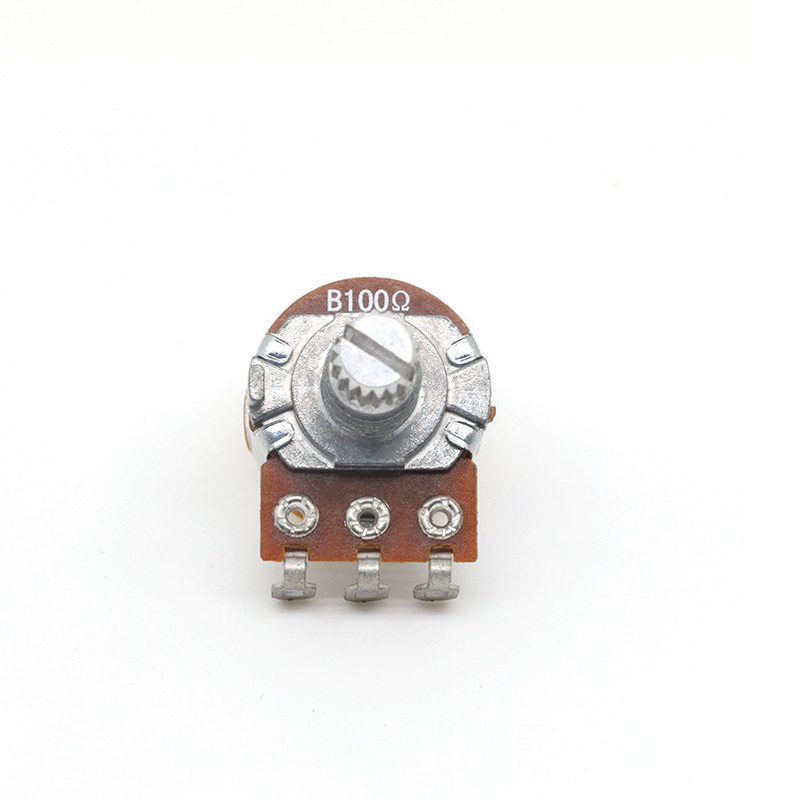

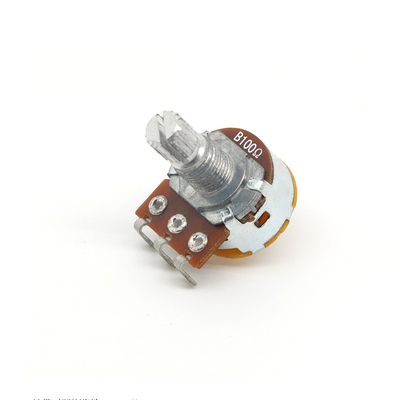

Deskripsi Produk

Metode pengkabelan

Untuk potensiometer (atau resistor pemangkas, dll.) pin biasa (misalnya, potensiometer dengan 3 pin), nilai resistansi kedua ujungnya tetap, dan nilai resistansi dari pin tengah ke salah satu ujung pin adalah variabel;

Ini setara dengan membagi potensiometer menjadi dua resistor seri dari pin tengah, dan nilai resistansi seri total tetap;

Oleh karena itu, jika digunakan sebagai resistor pembagi tegangan variabel, salah satu ujungnya terhubung ke tegangan input, ujung tengah terhubung ke output, dan ujung lainnya diarde;

Jika digunakan sebagai resistor variabel, salah satu ujungnya terhubung ke tegangan input, ujung tengah terhubung ke output, dan sisanya dapat dibiarkan mengambang atau dihubungkan ke ujung tengah.

penilaian baik atau buruk

Persyaratan utama untuk potensiometer adalah: 1. Nilai resistansi memenuhi persyaratan.Kontak antara ujung geser tengah dan badan resistor bagus, dan putarannya mulus.Untuk potensiometer dengan sakelar, bagian sakelar harus akurat, andal, dan fleksibel.Oleh karena itu, kinerja potensiometer harus diperiksa sebelum digunakan.

(1) Pengukuran nilai resistansi: Pertama, sesuai dengan nilai resistansi potensiometer yang akan diukur, pilih gigi resistansi multimeter yang sesuai, ukur nilai resistansi, yaitu nilai resistansi antara kedua ujung AC, dan bandingkan dengan nilai resistansi nominal , untuk melihat apakah keduanya konsisten.Putar kontak geser pada saat yang sama, nilainya harus diperbaiki.Jika resistansi tidak terbatas, potensiometer rusak.

(2) Kemudian ukur kontak antara ujung tengah dan badan resistor, yaitu nilai hambatan antara kedua ujung BC.Metodenya adalah bahwa roda gigi ohm multimeter berada dalam kisaran yang sesuai.Selama proses pengukuran, putar poros secara perlahan dan perhatikan pembacaan multimeter.Dalam kondisi normal, pembacaan berubah dengan lancar dalam satu arah.Kegagalan kontak yang buruk.

(3) Ketika ujung tengah meluncur ke ujung atau ujung pertama, nilai resistansi ujung tengah dan ujung yang berhimpitan adalah 0 dalam kondisi ideal.Dalam pengukuran aktual, akan ada nilai sisa tertentu (umumnya tergantung pada nilai nominal, umumnya kurang dari 5Ω), adalah fenomena normal.

Spesifikasi

Pengepakan & Pengiriman
